制冷行業為何用陶瓷PCB

盡管空調行業進行了調整，但商業建筑、公共建筑和大型別墅對中央空調和冰箱的需求仍處于增長期。短期內，新商業地產的面積仍在快速增長，持續增長率15%的中央空調。同時，制冷行業將受到能效政策和進口替代的推動，再加上冷鏈市場的進一步擴大，對制冷和空調設備的需求將越來越大。

一，制冷行業面臨的首要問題

然而，要啟動制冷行業的多元化發展，首先必須找到制約的瓶頸。市場上空調設備和制冷行業的最大瓶頸是散熱片散熱條件不足。只要冷卻芯片在沒有散熱的情況下燒壞兩秒鐘以上，散熱就是目前解決的首要問題之一。

二，陶瓷PCB是解決冷卻板散熱不足問題的最佳捷徑之一。

1，什么是陶瓷PCB以及類型

陶瓷PCB通常由金屬芯組成，通常為氧化鋁（Al2O3）、氮化鋁（AIN）、氧化鈹（BeO）和氮化硼（BN）。根據PCB制造的不同，陶瓷PCB可分為以下三種類型。

厚膜陶瓷PCB

厚膜陶瓷電路板采用傳統的絲網印刷技術生產。一般來說，在使用絲網印刷方法制作線條的過程中，通常由于絲網版的問題，很容易產生粗線條和不準確的對齊。因此，對于未來尺寸要求越來越小的冷卻片，厚膜陶瓷電路板的精度已逐漸消失。

低溫共燒多層陶瓷PCB

低溫共燒多層陶瓷技術，以陶瓷為基材，通過絲網印刷在基材上印刷電路，集成多層陶瓷電路板，最后通過低溫燒結。低溫共燒多層陶瓷PCB的金屬電路層也是通過絲網印刷工藝制作的，對準誤差也可能是由于嚙合問題造成的。此外，多層陶瓷層壓燒結后，還考慮了收縮率。

LAM技術陶瓷PCB

新興的LAM技術的優點尚未為公眾所熟知，但LAM技術生產的陶瓷電路板不必考慮厚膜制造過程中的張力和多層壓力燒結后的收縮率問題，也不考慮薄膜陶瓷基板的應用。由于濺射和電/電化學沉積工藝造成的污染，因此LAM技術不僅解決了散熱瓶頸問題，而且將環保工作提前納入了長期規劃。

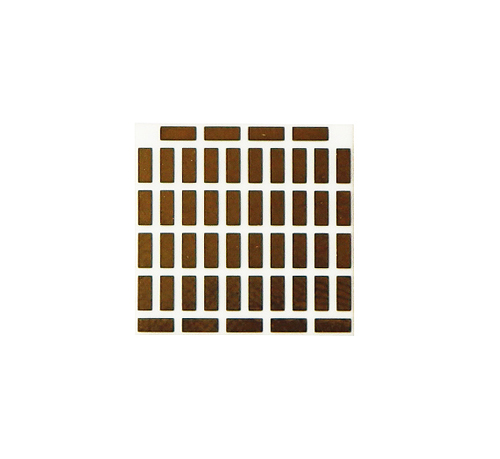

目前市場上的制冷膜要求電壓穩定、散熱良好，采用LAM工藝制作的陶瓷PCB的導熱性和基板材料均能滿足開發要求。

2，制冷行業為什么使用陶瓷PCB？

陶瓷PCB比金屬芯PCB和FR4 PCB具有更高的熱導率和更低的膨脹系數（CTE）。其中，氧化鋁陶瓷電路板是常用的電路板，其導熱系數約為20-36 W/m·K。更優選的選擇是氮化鋁陶瓷PCB，其導熱系數可達到170 W/m·K。此外，氧化鈹陶瓷PCB的導熱系數可達到300 W/m·K，而氮化硼陶瓷PCB甚至可達到600 W/m·K。

理論上，陶瓷pcb可以在-50°C-800°C的溫度下工作，而事實上，它們比其他電路板的性能更好。

由于LAM技術，陶瓷pcb可以用作小體積電子設備的高密度互連PCB。同時，陶瓷pcb板具有較低的介電常數和介電損耗，可以提供良好的高頻性能。

此外，陶瓷PCB還具有高硬度、高絕緣、低阻抗、化學穩定性好、耐腐蝕、外殼壽命長等優點。

理想情況下，制冷片行業陶瓷pcb可以用來取代傳統的pcb板。然而，事實上，采用陶瓷PCB的價格比FR4 PCB和MCPCB更昂貴，因此制冷行業在決定是否使用陶瓷PCB時應考慮實際情況。更多陶瓷pcb可以咨詢金瑞欣特種電路。
