陶瓷pcb板與高頻板的區別

高頻板是在高頻材料基板印制電路，電磁頻率較高的特種線路板。一般來說，高頻可定義為頻率在1GHz以上。高頻板各項物理性能、精度、技術參數要求非常高，常用于汽車防碰撞系統、衛星系統、無線電系統、移動電話接收基站等通信產品等領域。一般頻率在2GHz以上，會用和陶瓷基板做成高頻陶瓷pcb。陶瓷pcb板是在氧化鋁、氮化鋁等陶瓷基上做線路，因而具備高導熱等電氣性能。那么陶瓷pcb板與高頻板的區別是什么呢？

一，陶瓷pcb板相當于高頻板具備更好的導熱性能

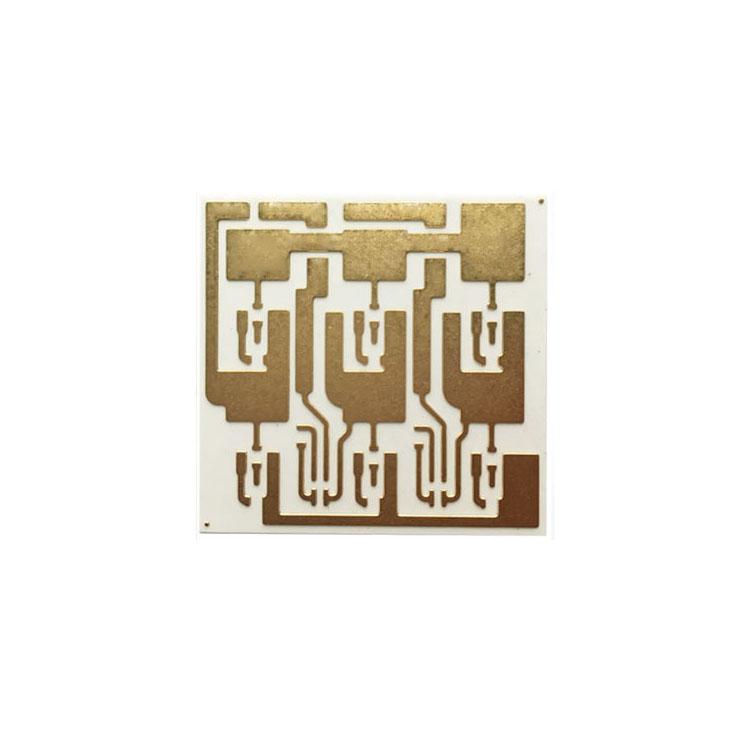

      陶瓷pcb板多采用氧化鋁、氮化鋁、氮化硅陶瓷基加工印制線路，具備陶瓷基板高導熱的特性，導熱系數15W~260W，這是高頻板所不能及的。

二，高頻板電磁頻率較高、阻抗嚴格

　　1、阻抗控制要求比較嚴格，相對線寬控制的很嚴格，一般公差百分之二左右。

　　2、由于板材特殊，所以PTH沉銅時的附著力不高，通常需要借助等離子處理設備等先對過孔及表面進行粗化處理，以增加PTH孔銅和阻焊油墨的附著力。

　　3、做阻焊之前不能磨板，不然附著力會很差，只能用微蝕藥水等粗化。

　　4、板材多數是羅杰斯聚四氟乙烯類的材料，用普通銑刀成型會有很多毛邊，需專用銑刀。

　　5、高頻電路板是電磁頻率較高的特種電路板，一般來說高頻可定義為頻率在1GHz以上。

三，陶瓷PCB板本身就是很好的絕緣材料，不需要額外家絕緣層。

   高頻板電磁頻率在2GHz以上，可以考慮用陶瓷基板，陶瓷pcb板介電常數穩定，介質損耗小與高頻板高頻特性要求匹配，介電常數穩定，介電損耗越小，信號傳輸越快。更多高頻陶瓷pcb板的問題可以咨詢金瑞欣特種電路。金瑞欣陶瓷電路板專業經驗三年，產品覆蓋通信電子、汽車、醫療、交通軌道、功率LED等領域。
