光伏逆變器采用陶瓷電路板的理由

 光伏發電是國家非常重視的領域，這設計到民生發電等問題解決。那么今天小編要分享的是光伏發電仲逆變器為何采用陶瓷電路板，其中的理由是什么。

 一，首先要了解光伏系統的構成和種類

 光伏發電系統主要由逆變器、控制器、光伏電池陣列、儲能裝置等組成。其中逆變器又叫做逆變電源，其工作原理較為復雜，主要是能夠通過半導體功率開關把直流電能轉變成交流電能，以滿足交流負載、設備供電及并網發電的需要。

      光伏逆變器的種類：

      按逆變器輸出交流電能的頻率可分為工頻逆變器（50-60Hz）、中頻逆變器（400Hz到十幾KHz）、高頻逆變器（十幾KHz到MHz）；按輸出交流電的相數可分為單相逆變器、三相逆變器、多相逆變器；按電能去向可分為有源逆變器、無源逆變器；按主電路結構可分為單端式逆變器、半橋式逆變器、全橋式逆變器、推挽式逆變器；按輸出波形可分為方波逆變器、階梯波逆變器、正弦波逆變器；按功率大小可分為小功率逆變器（1kW）、中功率逆變器（1-10kW）、大功率逆變器（＞10kW）。

 逆變器主要由半導體功率器件和逆變器驅動、控制電路組成。其中大功率半導體開關器件包括：絕緣柵極晶體管（IGBT）、功率場效應晶體管（VMOSFET）、可關斷晶體管（GTO）、MOS控制晶體管（MGT）、MOS控制晶閘管（MCT）、靜電感應晶體管（SIT）、靜電感應晶閘管（SITH）、智能型功率模塊（IPM）等。

二，光伏逆變器對產品性能提成較高的要求

1，穩定的輸出頻率。電機的最佳頻率工作點在50Hz，頻率過高或者過低都會容易造成設備的發熱，從而降低系統的運行效率和使用壽命，提高光伏系統的性價比。

2，較小的波形失真度。一般來說，波形失真度不能超過5%，逆變器輸出的高次諧波電流會在感性負載上產生渦旋等附加損耗，如果波形失真度太大，會導致負載部件產生嚴重發熱，不利于器件的設備和使用壽命，從而影響整個系統的使用。

3，穩定的輸出電壓。在光伏系統里，太陽能電池的電能會被儲存起來，通過逆變器逆變成220V或380V的交流電，輸出的電壓波動幅度較大，對逆變器的要求較高，其穩態輸出電壓變化量在5%上下波動，當負載發生突變時，輸出電壓應在10%上下波動。

4，額定輸出電流。額定輸出電流也叫做額定輸出容量，指在規定的負載功率因數范圍內逆變器的額定輸出電流。逆變器的額定輸出電流是當輸出功率因數為1時，額定輸出電壓為額定輸出電流的乘積。

5，其他。如防雷保護；過溫保護；在額定負載下能夠可靠啟動等。

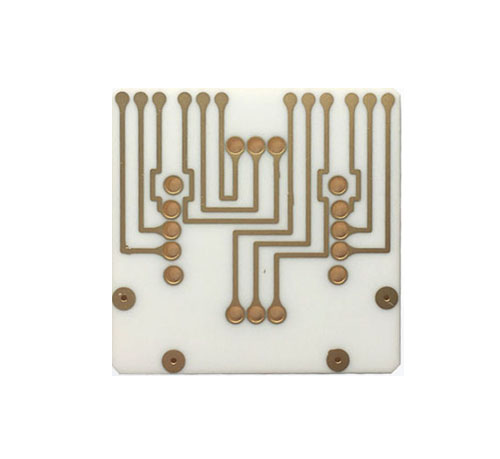

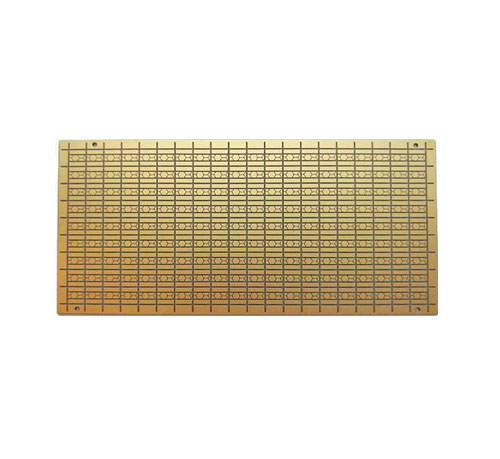

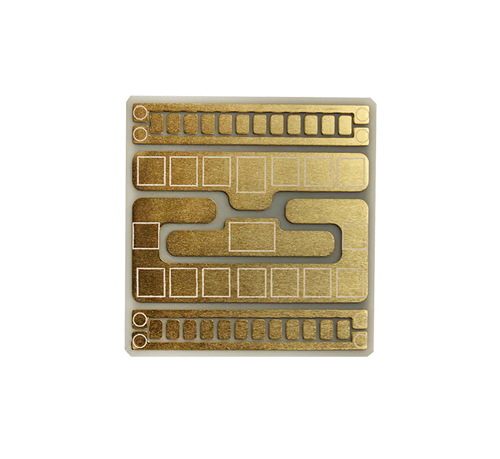

光伏逆變器的要求更好和陶瓷電路板的優勢吻合。陶瓷電路板具有良好的導熱性能、高絕緣性，高頻特性，能夠承載高電流和高電壓；陶瓷電路板介電常數低，介質損耗小，信號傳輸穩定性強；陶瓷電路板熱膨脹系數低，與芯片的熱膨脹系數接近，可以有效的減少熱應力，保護好線路，防止短路等問題。

      光伏逆變器采用陶瓷電路板，可以保證逆變器在高溫戶外長期穩定的工作，延長和提高光伏產品的使用壽命，促進我國光伏系統產業發展。更多陶瓷電路板相關問題可以咨詢金瑞欣特種電路。
