電路板生產處理后，還須需要SMT貼片才可以最終用于應用產品的實際生產。在電路板加工過程中，焊錫印刷環節十分重要，錫漿是否印刷合適，將直接影響SMT貼片的質量，一次貼片的檢驗環節也非常重要，小編今天整理SET貼片應該注意的事項：

SMT貼片加工錫漿印刷規格- Chip料錫漿印刷規格示范：

     一、SMT貼片加工錫漿印刷標準：

     1、錫漿無偏移。

     2、錫漿量、厚度符合要求。

     3、錫漿成型佳，無崩塌斷裂。

     4、錫漿覆蓋焊盤90%以上。

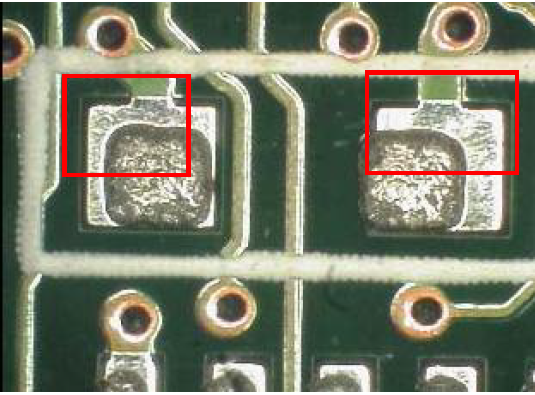

     圖形A001 Chip料錫漿印刷標準

      二、SMT貼片加工錫漿印刷允收：

     1、鋼網的開孔有縮孔，但錫漿仍有85%覆蓋焊盤。

     2、錫漿量均勻。

     3、錫漿厚度在要求規格內。

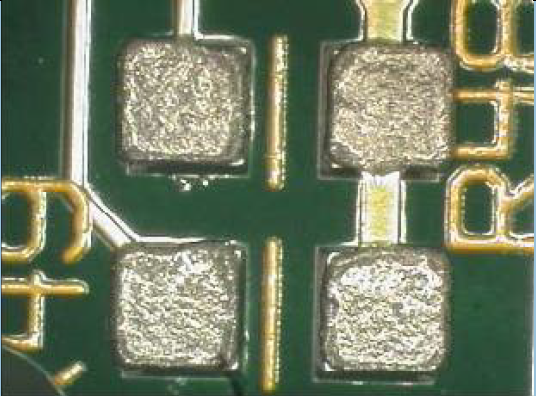

     圖形A002 Chip料錫漿印刷允收

     三、SMT貼片加工錫漿印刷拒收：

    1、錫漿量不足。

    2、兩點錫漿量不均。

    3、錫漿印刷偏移超過15%焊盤。

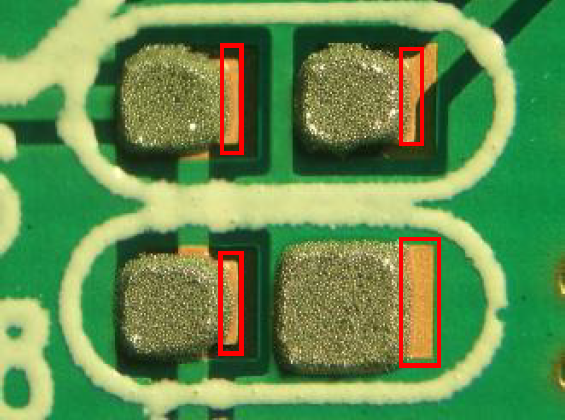

圖形A003 Chip料錫漿印刷拒收
