LTCC基板印刷網版制作的特點和流程

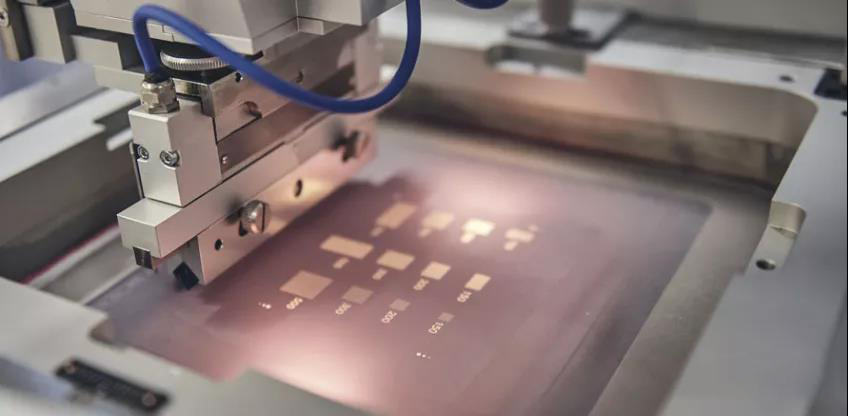

LTCC一般都是一層一層做好，再多層壓合到一期的，那么LTCC基板中間層的線路板是通過什么做的呢。就是通過絲網印刷的方式實現的，有著生產效率高、生產成本低的特點，可以說絲網印刷工藝是LTCC基板實現精密布線的基礎。

高頻高速LTCC基板精密度高，對產品提供更高要求。

在LTCC微波組件中，其對絲印線條的狀態要求更高，其中微帶線、帶狀線的邊緣狀態和光潔度對微波電路的插入損耗都有直接關系，可以說微帶線、帶狀線的精細制作，是微波性能的保證。

印刷用網版的網布規格、張力大小和感光膜厚度可以說是絲印線條分辨率和解析度的基礎，其“先天性” 地決定了LTCC絲印線路的狀態。因此網版質量的好壞直接影響著印刷的質量。

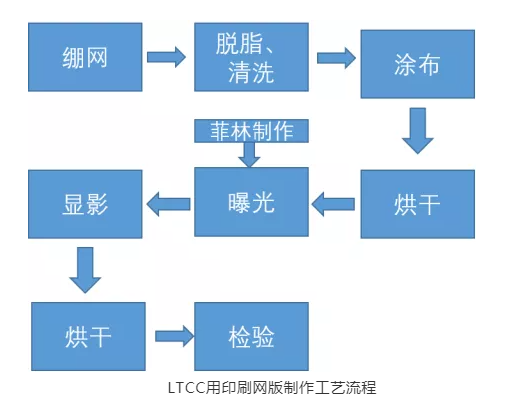

制作的各個流程做到做優的把控，以確保不存在砂眼，圖形是完整，然后可用高倍數影像測量?jī)x和精密張力計檢測網版線條寬度以及最終的網版張力，最后在網版四周涂覆封網膠并粘貼銀龍膠帶。更多LTCC基板精密布線制作的問題可以咨詢金瑞欣特種電路。
